(一)管式
1、内部为单根或多根不锈钢绕丝滤元形式,滤元间隙为
0.2~0.25mm。
2、所有接口法兰压力等级均为1.0Mpa,可供补给水及低压凝结水系统使用。

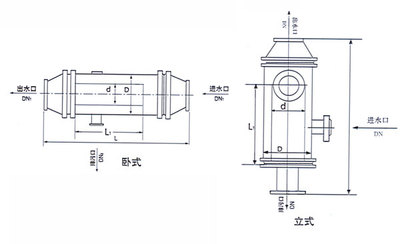

序号 | 器身尺寸 | 滤元规格 | 法兰规格 |
D | L | d | L1 | 缝隙 | 进出口 | 排污口 |
1 | 219 | 1150 | 108 | 500-700 | 0.2~0.25 | 100 | 25 |
2 | 245 | 1250 | 133 | 500-700 | 0.2~0.25 | 125 | 25 |
3 | 273 | 1300 | 159 | 600-700 | 0.2~0.25 | 150 | 50 |
4 | 325 | 1400 | 219 | 800-1150 | 0.2~0.25 | 200 | 50 |
5 | 426 | 1550 | 273 | 800-1150 | 0.2~0.25 | 250 | 50 |
